Damit so etwas nicht passiert !

SICHERHEITS-CHECKLISTE

Unsere Sicherheits-Checkliste mit den 8 wichtigsten Sicherheit-Checks.
Die Kurzversion des Sicherheit-Checks in verschiedenen Sprachen finden Sie unter Download.

    1 Zufahrt

    CHECK 1

    DIE ZUFAHRT

    BAUSEITS ZU STELLEN

    Einwandfreier, tragfähiger, unversperrter und ausreichend breiter Zufahrtsweg.

    Sicherheitsabstand bei Vorbeifahrt

    Die Zufahrtswege müssen für ein Maschinengewicht von bis zu 63 to und einer Maschinenhöhe von ca. 4,00 m geeignet sein. Fahrbahnquerende Leitungen – im/auf/unter dem Fahrbahnbelag – müssen sicher geschützt sein.

    Freie Durchfahrtshöhe
    ≥ 4,00 m

    Sicherheitsabstand bei
    nicht verbauten Baugruben
    ≥ 2,00 m

    Sicherheitsabstand bei
    verbauten Baugruben
    ≥ 1,00 m
    nach oben
    CHECK 2

    2 Bodenversagen

    CHECK 2

    DIE BODENVERHÄLTNISSE

    BAUSEITS ZU STELLEN

    Vor der Aufstellung der Pumpe: Nachweis über die Tragfähigkeit des Untergrundes am Aufstellort.

    Sicherheit gegen Bodenversagen

    Die Tragfähigkeit des Untergrundes ist dringend zu prüfen!

    Bei dem Aufstellen und Abstützen von Fahrzeugen auf nicht befestigten Flächen besteht die Gefahr des Bodenversagens durch Setzung, Grundbruch und Durchstanzen. Das Versagen des Bodens hängt von der Bodenart und dem Verdichtungsgrad ab. Es erfolgt ggf. eine Schiefstellung des Fahrzeuges, welches bei ungünstigen Bedingungen kippen kann.

    Die Zuständigkeit für
    die Bodenrichtwerte liegt bei
    der Bauleitung | dem Bauunternehmen !

    DURCHSTANZUNG

    Beim Durchstanzen erfolgt das Versagen des Bodens bzw. der Grundbruch des Bodens abrupt ohne jegliche Vorzeichen

    GRUNDBRUCH

    Bei einem Grundbruch weicht der Boden durch Überlastung der Scherkräfte seitlich und nach oben aus, die Stütze sinkt ein. Dies tritt insbesondere bei weichen und breiigen, bindigen Böden auf. Die Nähe zur Böschung begünstigt einen Grundbruch.

    SETZUNG

    Bei Setzungen gibt der Boden durch Verdichtung der Bodenpartikel nach, konsolidiert sich allerdings in der Regel nach einigen Zentimetern.

    CHECK 1
    nach oben
    CHECK 3

    3 Standsicherheit

    CHECK 3

    DIE STANDSICHERHEIT

    BAUSEITS ZU STELLEN

    Nachweis der ausreichenden Verdichtung des Füllbodens und statischer Nachweis für eventuelle Kellerwände erforderlich.

    Sicherheitsabstände zu Baugruben  | Verbau

    Neben den Bodenverhältnissen sind auch die Abstände zu Baugruben und Böschung | Verbau
    sowie bereits erstellten Kellerwänden | Kanaleinbauten zu beachten!
    Können die Abstände nicht eingehalten werden, ist eine Berechnung der Standsicherheit
    der Böschung nach dem Stand der Technik erforderlich.

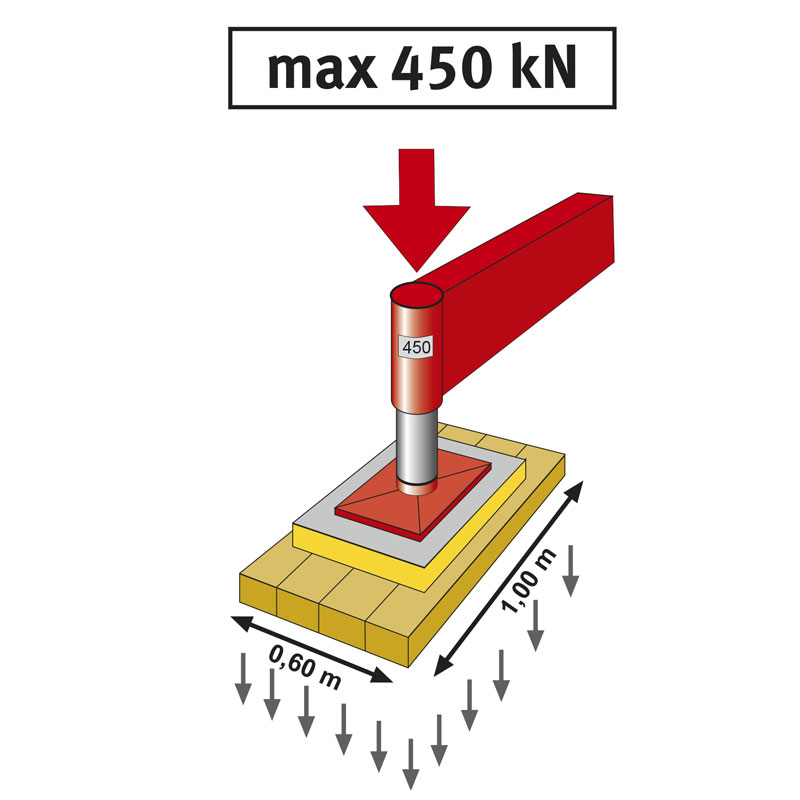

    Bodenpressung
    kann bei 0,6 m    ² bis
    zu 750 kN/m² betragen.

    Sicherheitsabstand bei
    gewachsenen, bindigen Böden A ~ 1 x T
    (bis 40 to mindestens 2 m)
    aufgeschütteten, rolligen Böden A ~ 2 x T
    CHECK 2
    nach oben
    CHECK 4

    CHECK 4

    DIE ANBAUTEILE

    BAUSEITS ZU STELLEN

    Freier Spritzbereich um die Betonpumpe.
    Absicherung von zusätzlich verlegten Förderleitungen.

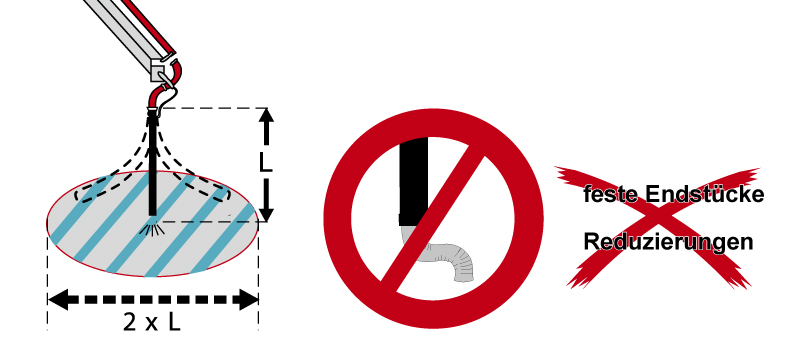

    Gefahrenbereich (L) beachten!

    VERBOTEN
    Aufenthalt im Gefahren-
    bereich beim Anpumpen !
    VERBOTEN
    Feste Endstücke oder
    Reduzierungen am Endschlauch !

    Am Endschlauch
